Ranger: Tekener`s WT

Super gelöst! Mach weiter so, hast super Ideen.

Wieder ein Teil montiert

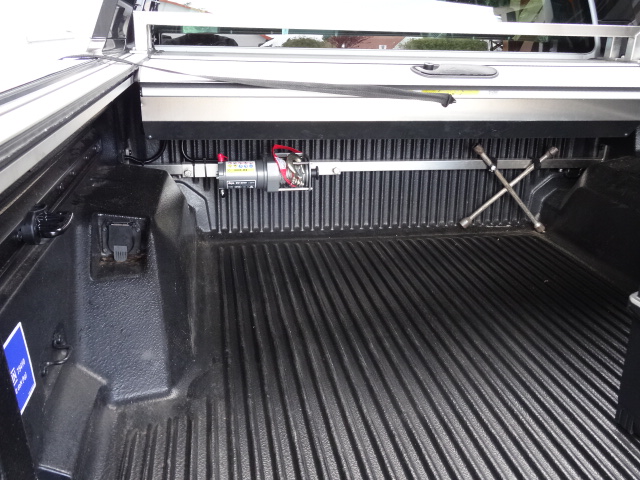

Die kleine Seilwinde für die Ladefläche ist nun eingebaut.
Einfach mit nem 17er Schlüssel zu fixieren. Ansonsten frei über die Breite verschiebbar.

Damit sollte das Quad des Juniors hochzuziehen sein.

Der Test folgt aber noch.
Abgesichert ist die Winde ebenfalls über den neuen Sicherungskasten !

Schöne Grüße
Stefan

Ist das einfach ein Klemmbalken? Nee oder? Kannst Du da mal Details von der Befestigung der Stange und der Winde preisgeben / zeigen?
Auch Details zu deiner Zusatzbatterie und deren Halterung wären toll, ebenfalls über den zusätzlichen Sicherungskasten...

Ansonsten: Gefällt mir!

lg,
Sonny

@Range-Rider

Klar gebe ich Dir ein paar Infos
Werde morgen noch ein paar Bilder machen, dann kommen die Erklärungen einfacher rüber

SG
Stefan

Hi Sony,

Ok, was willst du denn genau wissen?

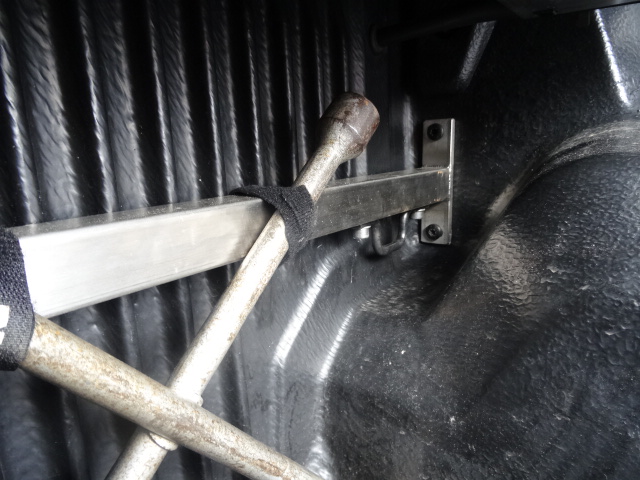

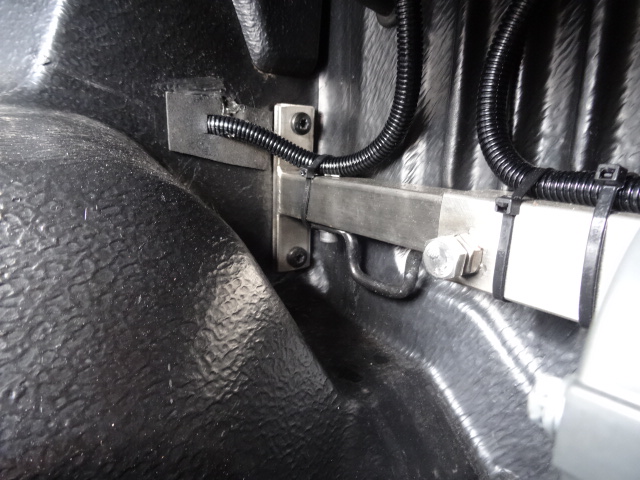

Die Haltestange ist an den Originalen Einschraubmuttern für die Zurrösen angeschraubt. Da das Quad meines Juniors nur 150 kg wiegt und rollend hoch gezogen wird, wird das locker halten.
Die Zurrösen habe ich dann wiederum an meiner Stange wieder angeschraubt, so das die Möglichkeit weiterhin besteht, etwas zu sichern.

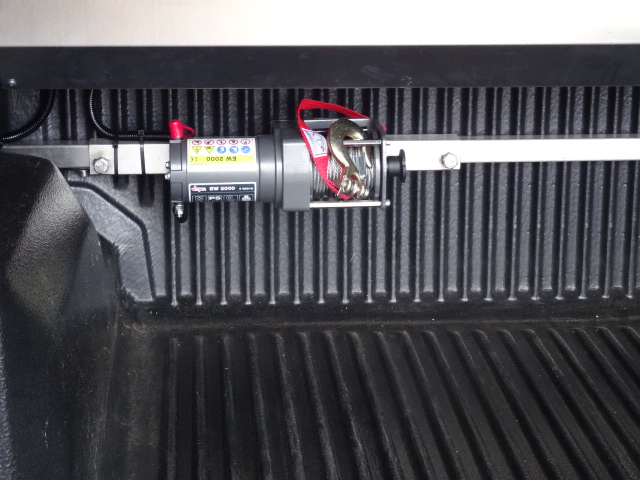

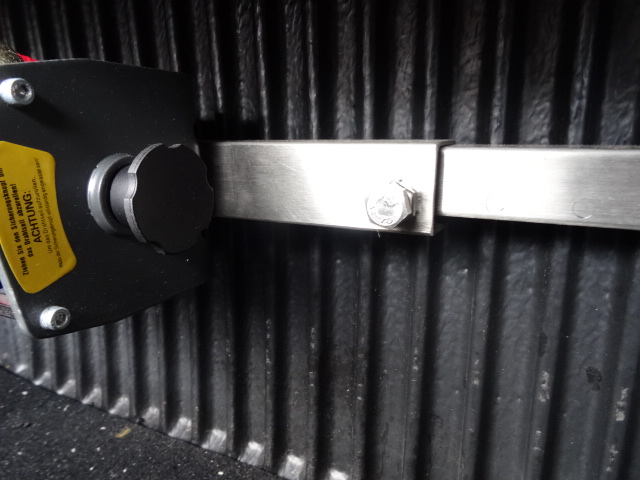

Die Winde wurde dann auf ein größeren Vierkant geschraubt, den ich dann mit den beiden Schrauben einfach festklemmen kann.
Ansonsten Schraube lockern, Winde in Mittelposition schieben , wieder festziehen und los geht´s

Falls hier jemand noch Anregungen hat, gerne her damit.
Das Anschlusskabel habe ich in einer kleinen Schlaufe gelegt, damit es bis zum anderen Ende der Ladefläche langt.

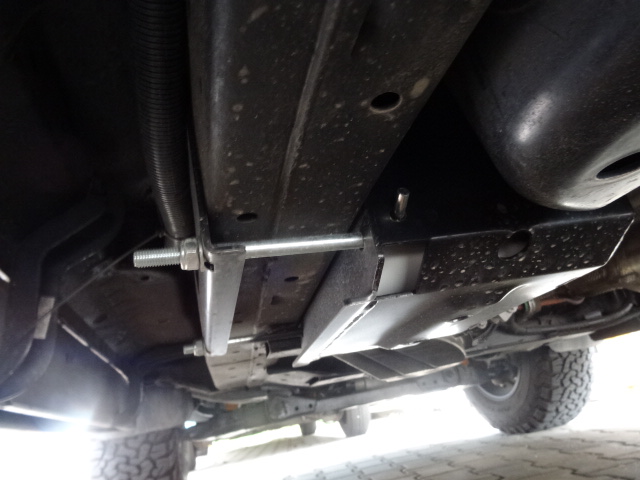

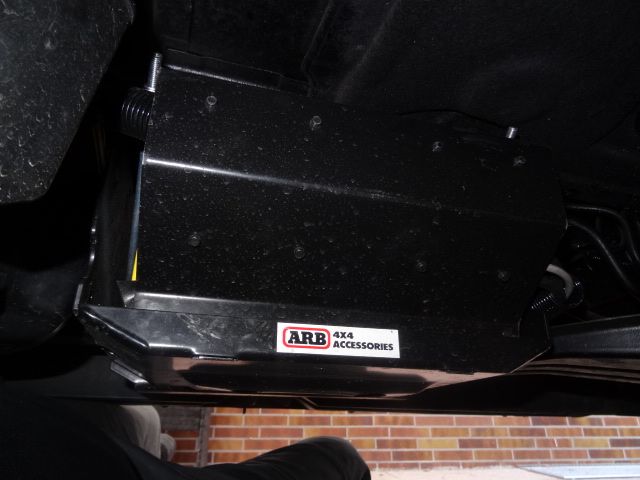

Zu der 2. Batterie kann ich Dir nicht viel erzählen. Ich habe den Montagesatz bei dem Taubenreuther gekauft und dann unter dem Auto montiert. Ne Optima Yellow Top reingepackt, Schweisskabel gekauft und dann die Verbindungskabel in schwarzes Wellrohr gelegt und nach vorne gezogen. Mit dem IBS System verbunden und das wars. Die Bilder sind auch nicht besonders aussagekräftig.
Ne 200A Sicherung an die Optima montiert und daran meine Verbindung zum hinteren Sicherungskasten angeschlossen.

Nun kommt die große Peinlichkeit,
den Kabelsalat habe ich noch nicht wirklich sauber verlegt, aber ich wollte erst mal alles korrekt austesten, bevor ich die Kabel kürze und sauber verlege.

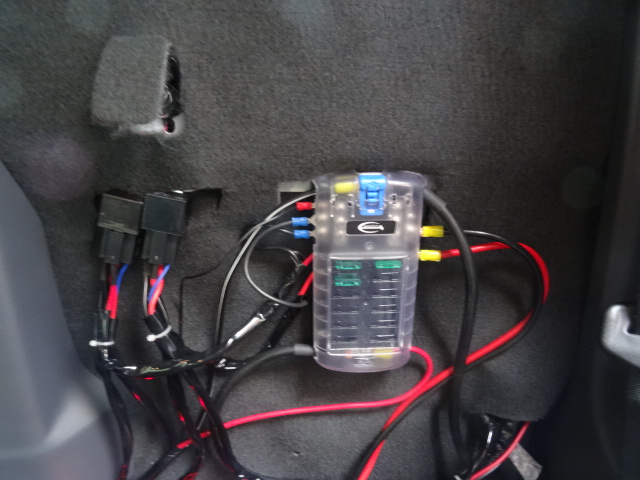

Die beiden Relais sind für die LEDS.

So, falls du noch was wissen willst, raus damit

Beim Testlauf heute wieder nen Fehler bemerkt
Das Stahlseil schleift an der Heckklappe , wenn das Quad am Boden steht.
Da hab ich mir ne kleine Umlenkung überlegt, muss ich aber erst umsetzen..

sg
Stefan

Hallo Stefan,

alles beantwortet! Danke für die Infos und Bilder!

lg,
Sonny

So, habe für mein Windeseile ne Umlenkrolle angefertigt!

Nochmal schleifen, entfetten und dann noch lackieren.
Ist vom Aufbau her recht simpel.

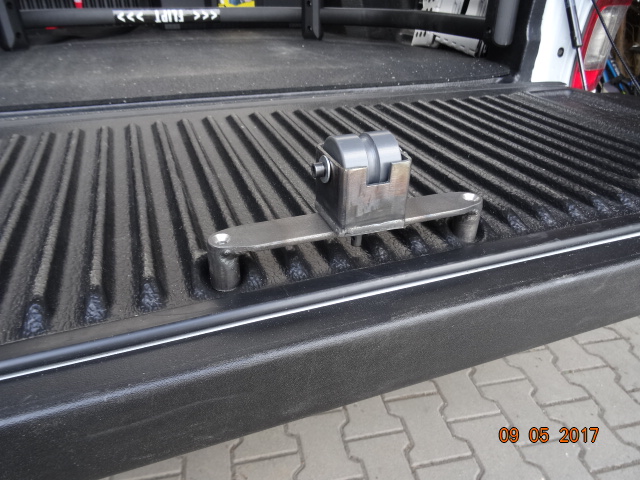

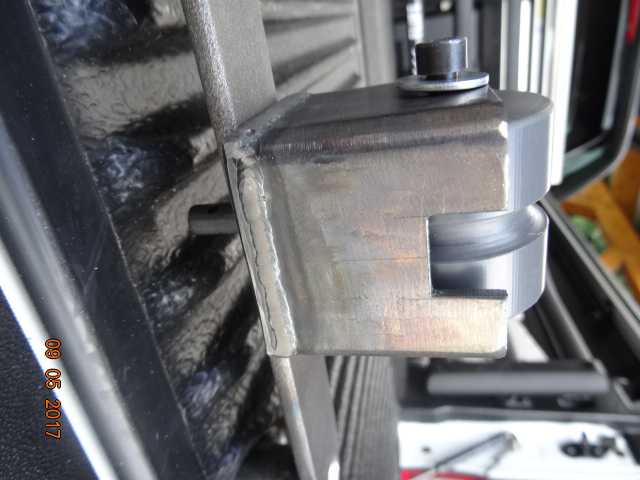

Nen U-Winkel an die Heckklappe schrauben. Durch das Loch kann die Rolle eingesteckt werden.

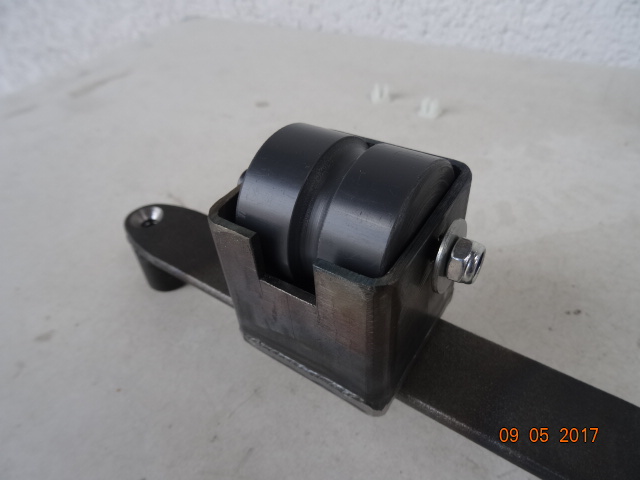

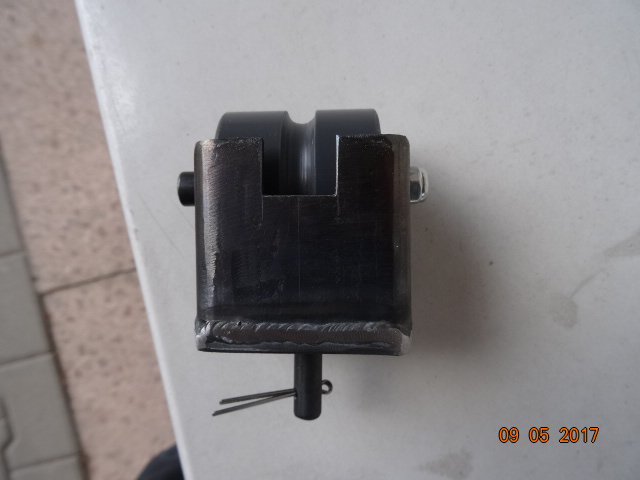

Für die Rolle nen 4-Kant abgeschnitten. In den Kunststoff ne Nut gedreht und ein Loch durchgebohrt.
Dann in den Deckel noch de Bundschraube eingeschweisst, das Gewinde abgedreht und ein Loch für den Sicherungssplint gebohrt-
den Deckel noch auf den 4-Kant geschweisst und fertig

der erste Test hat auch sauber funktioniert und gestern ist die Frontseilwinde gekommen
aber die Aufnahmeplatte fehlt noch

Schon wir mal wenn die kommt.

bis demnächst

Finde ich gut, allerdings wenn ich ein Motorrad hochziehen möchte ist es ja eventuell
störend, da genau in der Mitte, wo ein einzelnes Bike ja dann stehen sollte... Aber gut umgesetzt!

Baust Du in Serie? Würde auch eines nehmen

Das wäre ja kein Thema!

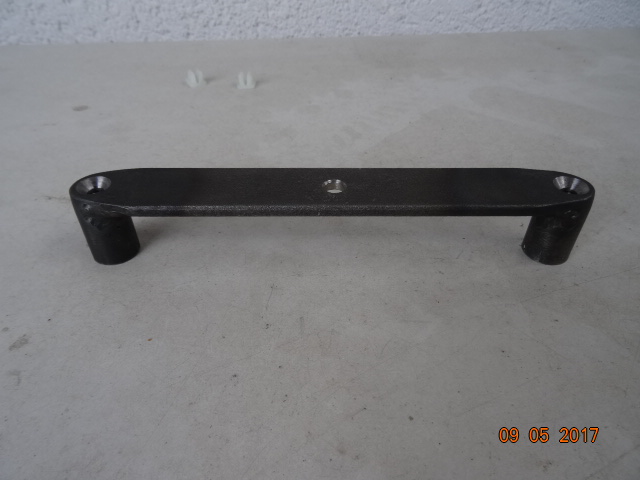

Der Bügel ist mit Einziehmuttern angeschraubt und der Abstand ist mit 194mm genau so groß wie die Original Schrauben für die Abdeckung.
Somit kannst du die hinten montieren, wie du willst. Bist nur von den Positionen der Schrauben abhängig.

Also weiter links oder Rechts geht problemlos

So, ich hatte wieder etwas Zeit zu basteln.

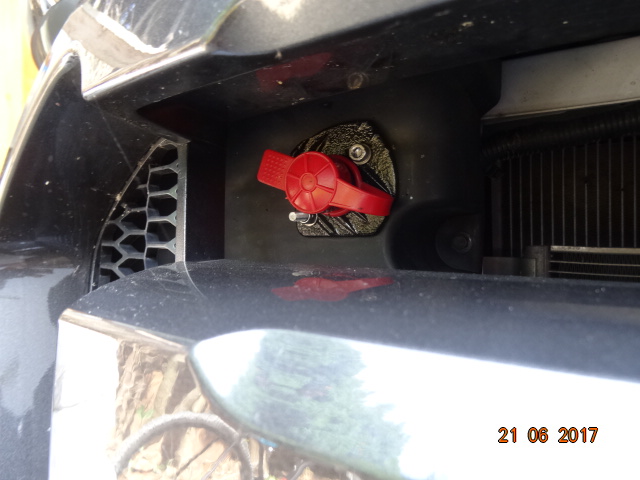

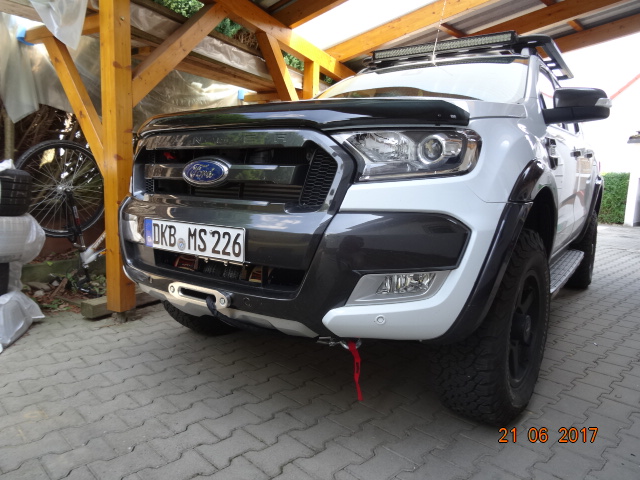

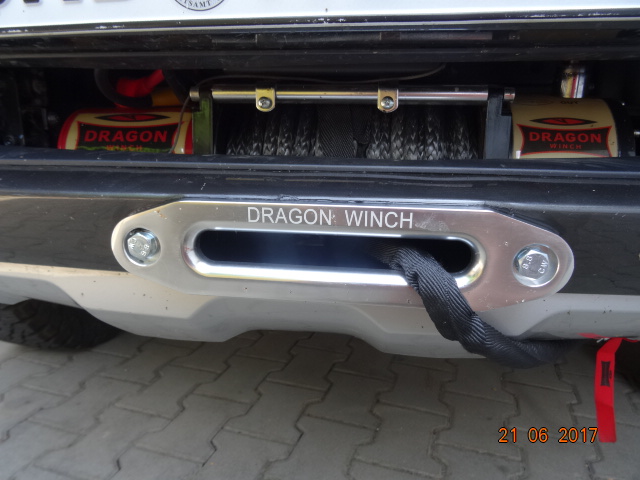

habe 2 Tage gekämpft , um die neue Dragon Winde einzubauen. leider bin ich in der Plastikbearbeitung wohl nicht so versiert, wie bei Metall
Das Fenster schaut aus, als ob ich die Öffnung in der Stoßstange mit den Zähnen rausgeknabbert hätte.
Mal schauen, ob ich das noch etwas optimieren kann.

Elektrisch war das keine Herausforderung und mit der Drahtlosen Fernbedienung funzt das einwandfrei.

sG
Stefan
