Balkenschuh in der Ladefläche hinten montieren

Hallo zusammen,

ich bastel mir die Ladefläche für meinen neuen 2019'er Ranger Limited DoKa für meine Bedürfnisse zurecht.
Ich hab bereits einen Kofferraumersatz aka Schubladen mit neuer höheren Ladefläche eingebaut. Da ich öfter auch mal längere Dachen wie Holzbalken durch die Gegend fahr, bau ich mir auch einen Langmaterialträger. Die vordere Auflage ist soweit in Planung und Arbeit, die wird fest verbaut.
Die hintere Auflage will ich aber abbauen können und hab mir dafür folgendes überlegt:
Ich will die Ladefläche um um zwei "Schuhe" erweitern, in die ich die Pfosten einfach rein stecken kann. Für die Sicherheit und Stabilität will ich den Schuh an der Karosserie verschrauben, weiß aber noch nicht wie/wo. Ich will ungern meinen Aufbau wieder runter nehmen, Ladewanne raus schrauben, schauen wo was ist, wieder alles zusammen bauen, irgendwann später wieder zerlegen und die Ladewanne ausschneiden und wieder einbauen, also lieber alles in einem Aufmarsch.
Kann mir jemand sagen, wie die Karosserie drunter ausschaut, bzw. hat zufällig irgendwelche Teilezeichnungen, mit denen ich planen kann?

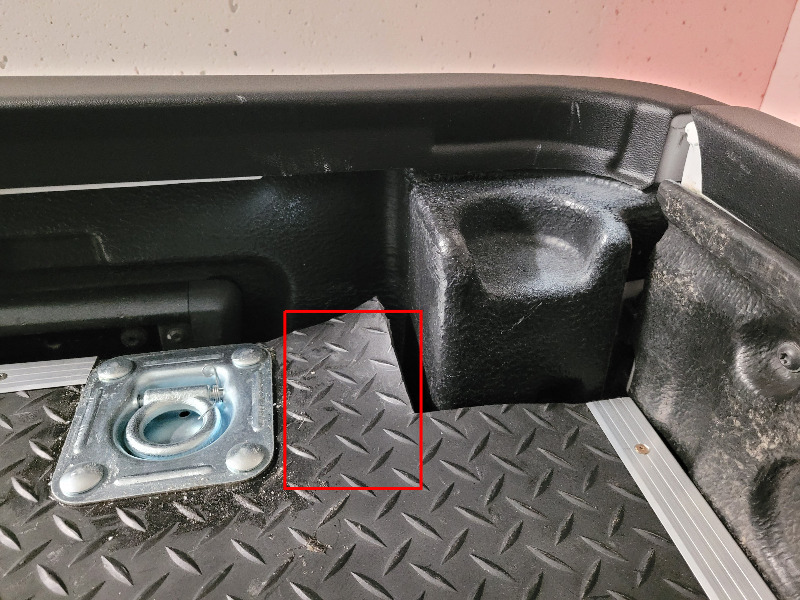

Anbei ein Bild, wo ich das Ding haben will. Das ist die hintere rechte Recke, rechts die Laderaumklappe.


Vielen Dank im voraus und
liebe Grüße

Fipsi

Die vermutlich einfachste Lösung wäre eventuell die Seitenwand an der Heckklappe.
Da, wo die Halteseile von der Klappe befestigt sind, sind noch ein paar Schraublöcher frei, zumindest bei mir.
Da ein Blech dran, was den Schuh hält.
Wenn der Balkenschuh unten offen bleibt, geht die Stützlast auf die darunter liegende Fläche und der Schuh hält den Träger nur in Position.
Wenn du wissen willst, wie es hinter der Seitenwand aussieht, einfach unters Auto legen. Von unten kannst du gut rein schauen...

Da müsste ich dann aber um die Ladeschutzwanne zum biegen, oder? ?
Ich will eig. nicht an die Flächen um die Klappe rum, damit ich mir die Nutzbreite an der Klappe nicht verringer, deswegen wollt ich vom Bild aus links der Ladeklappe.
Ich hoffe, es ist verständlich was ich mein

Ah, danke für den Tipp mit'm drunter legen.. dann werd ich das die Tage mal anschauen. Dann nur hoffen, dass ich da nicht auf ne Schwachstelle komm

Liebe Grüße

Fipsi

Wenn du deinen Ausbau drin lassen willst, kannst du höchstens noch von der Zurrschiene an der Seite aus was machen. Sonst hast du nur noch die Zurrhaken und die müssten unterhalb von deinem Zwischenboden liegen.
Vielleicht kannst du ein Trägerblech als Strebe biegen, was von den Punkten an der Klappe zu der Seitenschiene geht und da dran den Schuh, wo du ihn haben willst.
Soweit ich weiß, sind in der Seitenwand keine Verstärkungen. Nur an den Zurrösen und der Schiene...

Der Aufbau muss so oder so noch mal raus, damit ich die Stützen der vorderen Auflage rein bekomm, das ist nicht das Problem. Ich will nur nicht unnötig oft rein/raus damit.

Die Zurrschiene ist mit den Zurrpunkten nicht mehr nutzbar, weil die neue Ladefläche auf genau der Höhe ist. Aber ich denk mal, du meinst ohne Zurrpunkte direkt an die Schiene? Da könnt ich theoretisch ja auch die Schiene raus bauen und deren Schraubenlöcher nehmen. ? Genauso ist auch der Überrollbügel raus geflogen und an dessen Punkte kommen die vorderen Stützen.
Die anderen 6 Zurrpunkte (die kleinen Bügel) müssen drin bleiben, weil ich daran meine "neue" Ladefläche befestige.

Liebe Grüße

P.S.: was ist das denn, dass ich nicht vernünftig antworten kann? Den Text hier musst ich kopieren, zurück zur normalen Themenansicht, wieder auf antworten, ein Zeichen eintippen und speichern und dann den Beitrag bearbeiten und den Text einfügen ?

Ich drücke einfach auf "Antwort" und schreib dann.
Du müsstest ganz hinten noch 2 senkrechte Zurrösen haben. Vielleicht kannst du da mit nem Halteblech mit dran oder du schraubst die Schuhe direkt auf deinen Zwischenboden. Wenn er ja eh nochmal raus muss, mach ein paar Gewindehülsen rein und schraub da die Schuhe dran. Dann können sie relativ einfach raus, falls du den Platz brauchst...

Dann mag mich das Forum einfach nur nicht ?

Wenn du die meinst, an die ich denk, dann sind das 2 von den 6 Stk., an denen ich meinen Boden mittels Spanngurt befestigt hab.
An den Boden will ich nicht ran, damit - sollte ich meinen Aufbau doch mal runter nehmen - ich trotzdem den Schuh behalt. Unter meinem Boden ist der Schuh auch nicht im Weg, müsste ich also nie entfernen, wenn ich aber was größeres auf meinen Boden hau, dann schon. Und wenn der länger ist, dann kann ich die Stütze auch einfach rein stecken und muss sie nicht anschrauben, weil einfach mal 30 cm wird das Ding nicht hüpfen, egal, was (nicht) oben drauf liegt. Und die Bodenplatte ist auch nicht verschraubt, sondern wird mit U-Profilen und Spanngurten an seiner Stelle gehalten.

Danke für deinen bisherigen Input

LG
Fipsi

Dann wäre vielleicht noch die Idee, den Schuh unter den Zwischenboden und im Boden ein Loch mit Deckel.
Wenn du den Träger brauchst, Deckel ab und Träger rein...
Sonst fällt mir auf die Schnelle nix weiter ein...
