Elektrischer Abgriff für Ladeflächenbeleuchtung?
- Pappabaer
- Autor
- Offline
- Junior Boarder
Weniger
Mehr
04 Sep 2018 09:58 #1
von Pappabaer
Elektrischer Abgriff für Ladeflächenbeleuchtung? wurde erstellt von Pappabaer
Hallo zusammen,

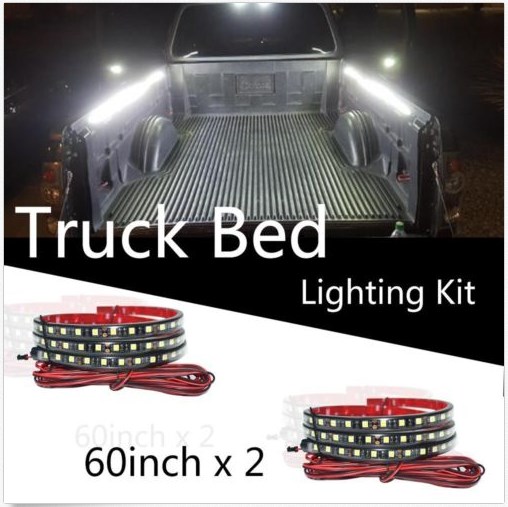

ich will mir eine Laderaumbeleuchtung mit LED-Stripes einbauen. Da es ja schon diesen Schalter für diese Beleuchtung gibt, würde ich diesen gerne auch nutzen und ein Kabel von vorne nach hinten durchziehen.
Da ich bei der Bestellung gleich auf den Bügel verzichtet habe (wg Hardtop), habe ich nun die 3. Bremsleuchte inkl. der Laderaumbeleuchtung serienmäßig im Dach verbaut. Das bedeutet ja dann, dass das Kabel vom Schalter irgendwie über die A-Säule dorthin gelangen muss.
Hat jemand eine Ahnung, ob und wo es da einen Steckverbinder an der A-Säule bzw. im Armaturenbrett gibt und welche Kabelfarbe ich suchen muss?
Alternativ muss ich mir das rausmessen.
Gruß
Uli
ich will mir eine Laderaumbeleuchtung mit LED-Stripes einbauen. Da es ja schon diesen Schalter für diese Beleuchtung gibt, würde ich diesen gerne auch nutzen und ein Kabel von vorne nach hinten durchziehen.
Da ich bei der Bestellung gleich auf den Bügel verzichtet habe (wg Hardtop), habe ich nun die 3. Bremsleuchte inkl. der Laderaumbeleuchtung serienmäßig im Dach verbaut. Das bedeutet ja dann, dass das Kabel vom Schalter irgendwie über die A-Säule dorthin gelangen muss.
Hat jemand eine Ahnung, ob und wo es da einen Steckverbinder an der A-Säule bzw. im Armaturenbrett gibt und welche Kabelfarbe ich suchen muss?
Alternativ muss ich mir das rausmessen.
Gruß
Uli
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- Range-Rider
- Offline
- Platinum Boarder
Weniger
Mehr
- Beiträge: 2557
- Dank erhalten: 462
04 Sep 2018 10:37 - 04 Sep 2018 10:38 #2
von Range-Rider
Range-Rider antwortete auf Elektrischer Abgriff für Ladeflächenbeleuchtung?
Die Schaltung der originalen Ladeflächenbeleuchtung ist mehr als beschissen und an bestimmte Vorraussetzungen geknüpft.
(z.B. Handbremse angezogen, Automatikhebel auf „P“ und Fahrertür offen)
Ist auch nur ein Taster...
Nimm den Strom von hinten von der Laderaumsteckdose.
Mit extra Schalter, dann wird es was:
(z.B. Handbremse angezogen, Automatikhebel auf „P“ und Fahrertür offen)
Ist auch nur ein Taster...
Nimm den Strom von hinten von der Laderaumsteckdose.
Mit extra Schalter, dann wird es was:
Letzte Änderung: 04 Sep 2018 10:38 von Range-Rider.
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- Pappabaer
- Autor
- Offline
- Junior Boarder
Weniger
Mehr
- Beiträge: 30
- Dank erhalten: 6
07 Sep 2018 09:57 #3
von Pappabaer
Pappabaer antwortete auf Elektrischer Abgriff für Ladeflächenbeleuchtung?
Danke Dir für die Antwort. Dein Einbau hatte mich auch inspiriert, so ähnlich wird das wohl auch bei mir aussehen.
Das mit den Randbedingungen für den Schalter war mir so nicht klar.
Das mit der Stromentnahme von der Steckdose ist nur bedingt gut, da die nur 1h gewollt aktiv ist.
Dann müßte ich mir den Strom von der AHK holen, Nur muss ich dann irgendwie sicherstellen, dass die Beleuchtung nicht aus versehen ewig eingeschaltet bleibt....
Gruß
Uli
Das mit den Randbedingungen für den Schalter war mir so nicht klar.
Das mit der Stromentnahme von der Steckdose ist nur bedingt gut, da die nur 1h gewollt aktiv ist.
Dann müßte ich mir den Strom von der AHK holen, Nur muss ich dann irgendwie sicherstellen, dass die Beleuchtung nicht aus versehen ewig eingeschaltet bleibt....
Gruß
Uli
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- jastericka
- Offline
- Platinum Boarder
Weniger
Mehr
- Beiträge: 1185
- Dank erhalten: 280
07 Sep 2018 10:46 #4
von jastericka
Grüße
Alain
Ford Ranger WT 3.2 Automatik
www.stoapfaelze...s.com
jastericka antwortete auf Elektrischer Abgriff für Ladeflächenbeleuchtung?
Frage hat dein HT denn keine Lampe drin die automatisch angeht sobald du die Klappe vom HT öffnest.
So könntest du dort abgreifen, bei meinem HT geht die automatisch an wenn das HT geöffnet wird. Wurde so vom FFH montiert.
So könntest du dort abgreifen, bei meinem HT geht die automatisch an wenn das HT geöffnet wird. Wurde so vom FFH montiert.
Grüße
Alain
Ford Ranger WT 3.2 Automatik
www.stoapfaelze...s.com
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- Range-Rider
- Offline
- Platinum Boarder
Weniger
Mehr
- Beiträge: 2557
- Dank erhalten: 462
07 Sep 2018 10:57 #5
von Range-Rider
Range-Rider antwortete auf Elektrischer Abgriff für Ladeflächenbeleuchtung?
Programmiere die Dosen auf 18Std., ist die Spannung der Fahrzeugbatterie zu gering schaltet das BMS die Dosen trotzdem ab.
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- Pappabaer
- Autor
- Offline
- Junior Boarder
Weniger
Mehr
- Beiträge: 30
- Dank erhalten: 6
07 Sep 2018 14:25 #6
von Pappabaer
Pappabaer antwortete auf Elektrischer Abgriff für Ladeflächenbeleuchtung?
Nein, das geht leider nicht. Es ist zwar ein Licht drin, aber das muss ich manuell einschalten.
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- p.rauch
- Abwesend
- Platinum Boarder
Weniger
Mehr
- Beiträge: 1750
- Dank erhalten: 507
07 Sep 2018 19:04 #7
von p.rauch
Grüße Peter
2012er Limited 3,2 Schalter
4 Zylinder sind übrigens nur ein 2/3 Motorrad
p.rauch antwortete auf Elektrischer Abgriff für Ladeflächenbeleuchtung?
Ich habe mir an die Klappe vom HT einen Reedkontakt gebaut und alles ist gut. Klappe auf = Licht an, Klappe zu = Licht aus.
Grüße Peter
2012er Limited 3,2 Schalter
4 Zylinder sind übrigens nur ein 2/3 Motorrad
