Schaltplan Ford Ranger 2AB?

  • Sanchopancho0815
  • Offline
  • Fresh Boarder
  • Fresh Boarder
Mehr
04 Jan 2019 20:24 #11 von Sanchopancho0815
Sanchopancho0815 antwortete auf Schaltplan Ford Ranger 2AB?
Hallo liebe Schrauber!
Ich bin auch auf der Suche nach einem Schlatplan oder eine Kabelfarbcodetabelle.
leider ist wirklich nichts hilfreiches im Netz zu finden.
ich hab seit ein paar Tagen einen Ranger 2017 3,2d.
ich wollte gerade aus meinem alten Fahrzeug das GPS System einbauen. Jetzt komme ich aber mit der Verkabelung bzw. mit den Kabelfarben nicht klar.

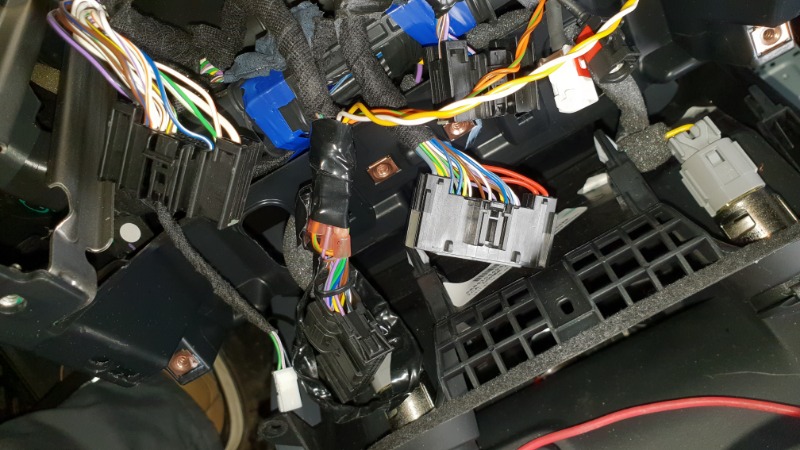

Das Erste Bild zeigt den Kabelbaum hinterm Radio.
die nächsten 3 die Anschlüsse im alten Fahrzeug

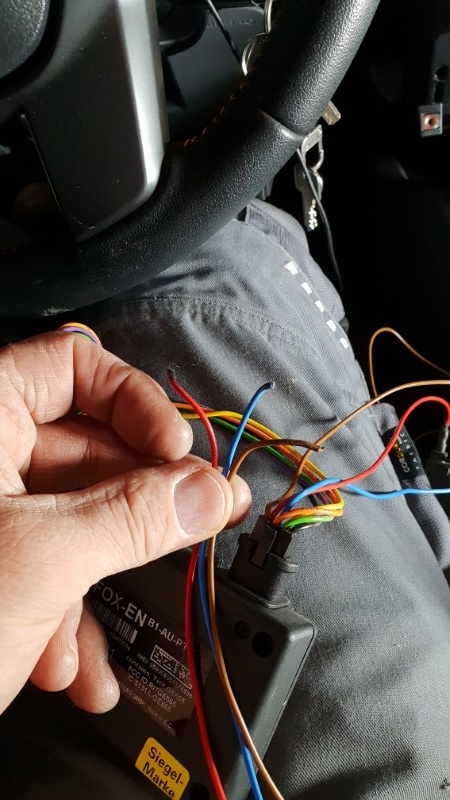

und das letzte zeigt das GPS mit den 3 Kabel rot, braun und blau.

wo muss ich diese jetzt anschließen?

Vielen Dank schon mal für eure kompetente Hilfe.

Bitte Anmelden oder Registrieren um der Konversation beizutreten.

Mehr
27 Okt 2020 18:07 #12 von Michels
Michels antwortete auf Schaltplan Ford Ranger 2AB?
Ahoi Sasa ! Du ich habe genau das selbe Problem die Kabelfarben passen nicht überein und ich nicht erkennen kann welches Kabel muss wo hin ! Hast du dein Problem gelöst und kannst du mir evtl. Weiter helfen ? Die Werkstatt sagte das sind locker 3 Std Arbeit , weil sie alle Kabel Messen müßten ! Gruß der Michel

Bitte Anmelden oder Registrieren um der Konversation beizutreten.
