Heckklappen Verriegelung Verkabelung welche??
- Moyaru
- Autor
- Offline
- Gold Boarder
Weniger
Mehr
20 Aug 2016 22:18 #1
von Moyaru
Heckklappen Verriegelung Verkabelung welche?? wurde erstellt von Moyaru
Hallo bin gerde dabei meine Heckklappe mit der ZV zuverbinden. Stellmotor eingebaut, Kabel bis zur Fahrertür gezogen, Kabelbaun gefunden und laut Plan die Kabel Grau/braun und Grün/braun gefunden und angschlossen nur leider tut sich nichts. Gibt es vieleicht ander Farben dafür, soweit ich es herrausgelese habe ist es die Verriegelung vom Tankdeckel. Kennt Jemand die Farben ??
Mfg
Mfg
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- p.rauch
- Abwesend
- Platinum Boarder
Weniger
Mehr
- Beiträge: 1760
- Dank erhalten: 512
21 Aug 2016 10:22 #2
von p.rauch
Grüße Peter
2012er Limited 3,2 Schalter
4 Zylinder sind übrigens nur ein 2/3 Motorrad
p.rauch antwortete auf Heckklappen Verriegelung Verkabelung welche??
Vielleicht hilft Dir
ja das hier
weiter, Bild der Kabel vergrößern.
Grüße Peter
2012er Limited 3,2 Schalter
4 Zylinder sind übrigens nur ein 2/3 Motorrad
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- Moyaru
- Autor
- Offline
- Gold Boarder
Weniger
Mehr
- Beiträge: 215
- Dank erhalten: 21
21 Aug 2016 13:00 #3
von Moyaru
Moyaru antwortete auf Heckklappen Verriegelung Verkabelung welche??
Ja kenn ich das Problem das ist vom Doppelkabiner bei meinem 1 1/2 Kabiner hab ich keine Säule ich brauch die Kabel von der Tankdecklverrickelung aber welche ?
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- p.rauch
- Abwesend
- Platinum Boarder
Weniger
Mehr
- Beiträge: 1760
- Dank erhalten: 512
21 Aug 2016 16:22 - 21 Aug 2016 16:25 #4
von p.rauch
Grüße Peter
2012er Limited 3,2 Schalter
4 Zylinder sind übrigens nur ein 2/3 Motorrad
p.rauch antwortete auf Heckklappen Verriegelung Verkabelung welche??
Die Farben kannst Du an der Tankklappe nachschauen.

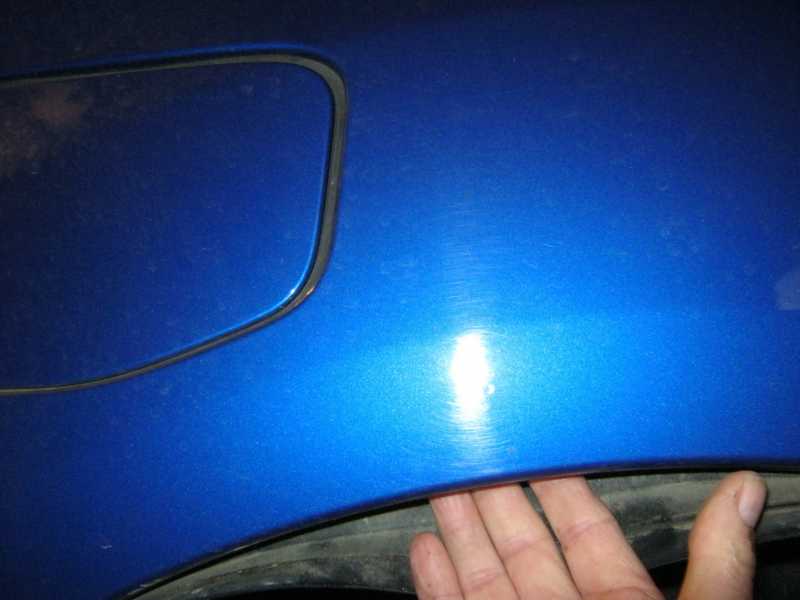

Hier reingreifen, die Radhausverkleidung gibt soviel nach.

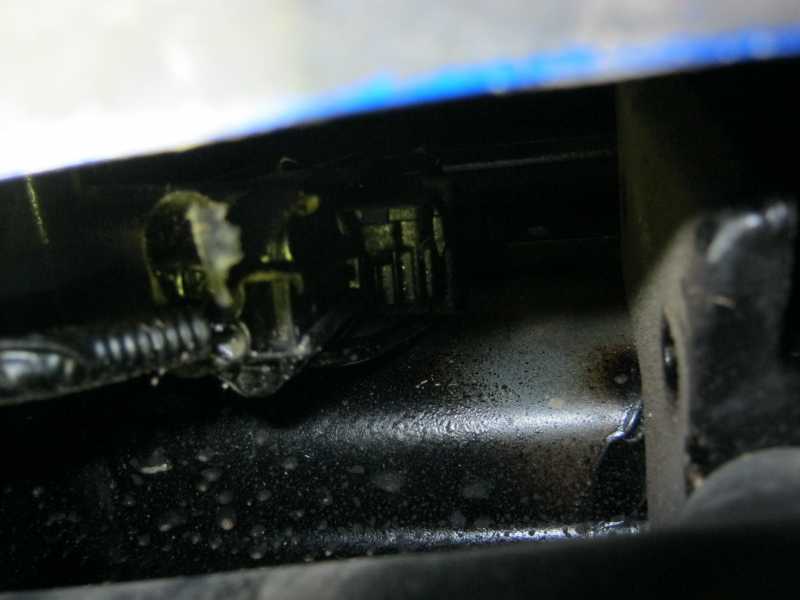

Die Klappenverriegelung hat einen Bajonettverschluss, also den Stecker eine viertel Umdrehung nach vorne drehen
dann kannst Du die komlette Klappenverrigelung abziehen und am Stecker werden sich die Farben wohl finden lassen.
Oder Du ziehst nur den Stecker ab, ich weiß jetzt aber nicht auswendig wie der verriegelt.
Hier reingreifen, die Radhausverkleidung gibt soviel nach.
Die Klappenverriegelung hat einen Bajonettverschluss, also den Stecker eine viertel Umdrehung nach vorne drehen
dann kannst Du die komlette Klappenverrigelung abziehen und am Stecker werden sich die Farben wohl finden lassen.
Oder Du ziehst nur den Stecker ab, ich weiß jetzt aber nicht auswendig wie der verriegelt.
Grüße Peter
2012er Limited 3,2 Schalter
4 Zylinder sind übrigens nur ein 2/3 Motorrad
Letzte Änderung: 21 Aug 2016 16:25 von p.rauch.
Folgende Benutzer bedankten sich: Moyaru
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- Moyaru
- Autor
- Offline
- Gold Boarder
Weniger
Mehr
- Beiträge: 215
- Dank erhalten: 21
05 Sep 2016 18:16 #5
von Moyaru
Moyaru antwortete auf Heckklappen Verriegelung Verkabelung welche??
So erstmal Danke es hat alles so funktioniert wie du es auf den Bildern beschrieben hast. Ich ahb die passenden Kabel gefunden und theoretisch funktioniert es auch laut meinem Messgerät. Aber leider scheint der Magnetschalter von der Zentralveriegelung nicht zu funktionieren. Also wird jetzt ein neues bestellt stellt und sollte dann funktionieren.
Gruß
Gruß
