Pin - Belegung EGR-Ventil
- Hallimasch
- Autor
- Offline
- Platinum Boarder
Weniger
Mehr
06 Feb 2017 10:42 #1
von Hallimasch
Pin - Belegung EGR-Ventil wurde erstellt von Hallimasch
Hallo,
finde irgendwie den Schaltplan von 2,2er Ranger nicht mehr.
Hat jemand zufällig die Pin-Belegung inkl. Bedeutung der 5 Kontakte im Stecker ?
Vielen Dank
Gruß Andreas
finde irgendwie den Schaltplan von 2,2er Ranger nicht mehr.
Hat jemand zufällig die Pin-Belegung inkl. Bedeutung der 5 Kontakte im Stecker ?
Vielen Dank
Gruß Andreas
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- Cip
- Offline
- Platinum Boarder
Weniger
Mehr
- Beiträge: 3027
- Dank erhalten: 702
06 Feb 2017 12:17 #2
von Cip
Lieben Gruß
Matthias
2017er Wildtrak 3.2 Automatik
Cip antwortete auf Pin - Belegung EGR-Ventil
Lieben Gruß
Matthias
2017er Wildtrak 3.2 Automatik
Folgende Benutzer bedankten sich: Hallimasch
Bitte Anmelden oder Registrieren um der Konversation beizutreten.
- Hallimasch
- Autor
- Offline
- Platinum Boarder
Weniger
Mehr
- Beiträge: 1697
- Dank erhalten: 226
06 Feb 2017 12:55 - 06 Feb 2017 13:02 #3
von Hallimasch
Hallimasch antwortete auf Pin - Belegung EGR-Ventil
Hallo,

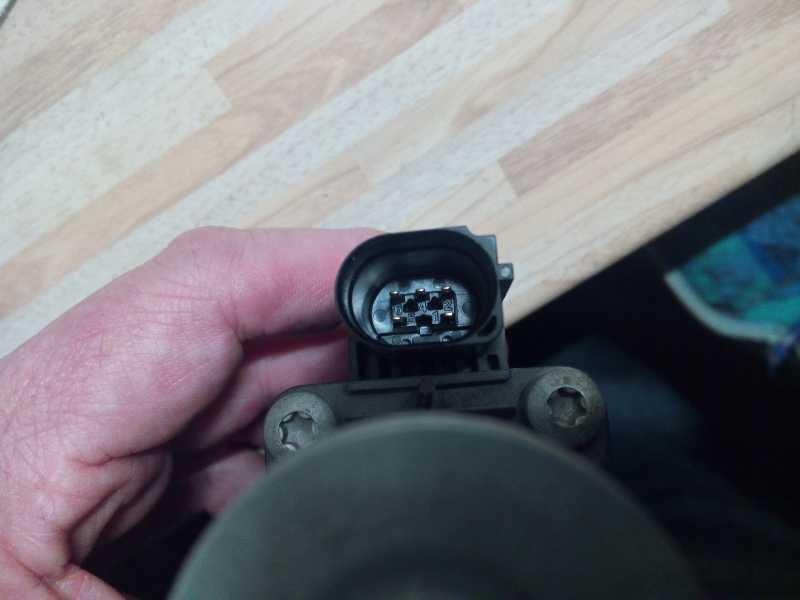

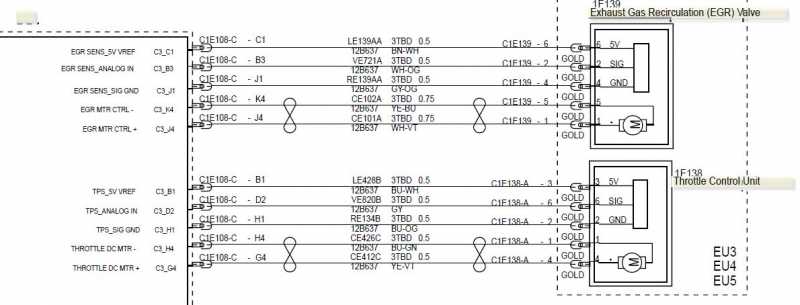

das ist ja ein Sucherei in den Schaltplänen, aber fündig geworden.
EGR Motor:
Pin 1 = +
Pin 5 = -
Positionssensor EGR:
Pin 6 = 5 V+
Pin 2 = Signal
Pin 4 = -
Drosselklappe:
Motor:
Pin 4 = +
Pin 1 = -
Positionssensor:
Pin 3 = 5V +
Pin 6 = Signal
Pin 2 = -
Falls es mal einer brauchen sollte ...
Danke und Gruß Andreas
das ist ja ein Sucherei in den Schaltplänen, aber fündig geworden.
EGR Motor:
Pin 1 = +
Pin 5 = -
Positionssensor EGR:
Pin 6 = 5 V+
Pin 2 = Signal
Pin 4 = -
Drosselklappe:
Motor:
Pin 4 = +
Pin 1 = -
Positionssensor:
Pin 3 = 5V +
Pin 6 = Signal
Pin 2 = -
Falls es mal einer brauchen sollte ...
Danke und Gruß Andreas
