Calix Motorvorwärmung für 2.2l - Anleitung undeutlich

Hallo, anbei eine Einbauanleitung. Blos wo soll das sein : Laut Bild unten links

Grüße, Hary

Moin,

kann ich auch nicht erkennen.

Mal die Motorschutzplatte abschrauben, vieleicht siehst Du dann
was gemeint ist?

Stephan

Servus Hary,

das ist in einem Motorraum, welcher ist nicht zu erraten

Aber ich glaube du wolltzest hier kein Bilderrätsel einstellen, sondern Tips zum Einbau eines Vorheizers bekommen

Ich habe deshalb deinen Titel etwas verändert

Servus Hary!

Ich hab meine Calix Motorvorwärmung letzte Woche eingebaut.
Hat prima geklappt. Mit den Bildern hab ich nix anfangen können,
aber die Zeichnung mit dem Motor und dem Ölkühler hat mir gereicht.

Ich hab zwar nen 3.2 Liter aber denke das alles recht ähnlich verbaut ist.

Zuerst Kühlwasser mit der Flügelablassschraube ablassen.

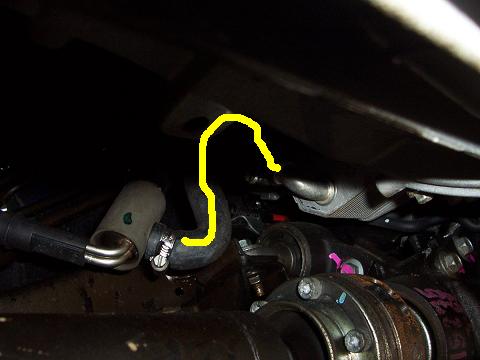

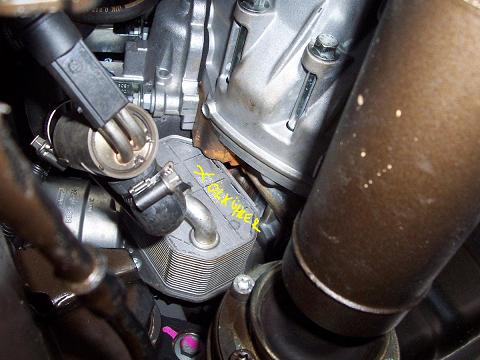

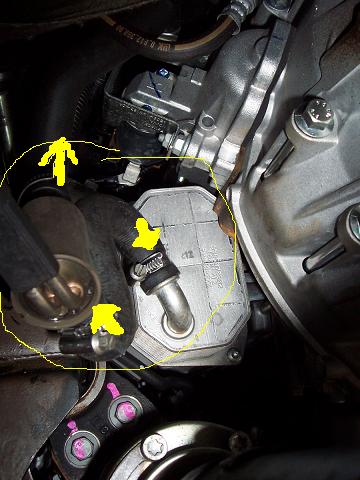

Ich war auf der Bühne mit dem Ranger und hatte den Ölkühler gleich gefunden. Man sieht ihn auch wenn man sich hinters vordere linke Rad drunterlegt hoch zur Getriebeglocke schaut links daneben sieht man den Ölküher mit den Alugusslamellen. Schlauch abziehen, Heizelement dazwischenklemmen, so daß die Schläuche und Teile nirgends rankommen verschrauben. Bitte die Flußrichtung beachten, das Kabel nach oben ziehen, ich habs neben dem Dieselfilterhalter nach vorne zum linken Kühlergrilleck gezogen und zwischen dem Kühlergrill verschaubt. Dazu hab ich den Kühlergrill demoniert, um zwei kleine Löcher ins Plastik für die Schrauben zu bohren. Achja, Kühlwasser wieder einfüllen nicht vergessen, prüfen obs irgendwo leckt ansonsten, fertig.
Hab ca. 1. Std. gebraucht und funzt super.

Eine digitale Zeitschaltur vom yaya yipi yipi yeah für 6 Euronen besorgt den Timer auf Beginn 3:00 Uhr Ende 9:00 Uhr gestellt.

Beim Starten in der Früh wunderbar ruhiger leiser Motorlauf, Innenraumheizung läuft auch sofort warme Luft rein.

Ich bin sehr zufrieden. Bilder siehe unten, Fragen beantworte ich gerne.

Gruss

Marky

Hallo Marky,

Top, ich habe den Anschluss-Stöpsel links verlegen müssen, brauchte dafür zusätzlich eine 1,5m Verlängerung.

WEIL - beim letzten Waschgang meine Garage stark geschrumpf ist.

HARHAR

Grüße, Hary
