Kabeldurchführung Innen nach Außen

Hallo Zusammen,

ich bin neu hier und brauche dringend eure Hilfe ☺️

Ich bin am Überlegen mir an meinem Ranger Wildtrak (Baujahr 2017) Zusatzbeleuchtung anzubringen ☺️


Mein Plan ist es rechts von der Mittelkonsole eine Schalterbox anzubringen und von dort aus ein Kabel in den Fußraum zu legen. Dort müsste dann eine Kabeldurchführung sein, um aus der Kabine raus zu kommen und irgendwo im Motorraum zu landen. Dort wird irgendwo (ich denke mal Hinten auf der Ladefläche... Das Kabel lege ich am Leiterrahmen entlang) eine Relaisbox sein mit den Lastrelais und Stromversorgung von der Batterie für die ganzen Verbraucher.

Das Kabel von Innen nach Außen wird recht dick werden. Denke da an ein 7x1mm^2 Ölflex-Kabel für maximal 6 Relais...


Jetzt kommt meine Frage...
Kann mir einer Bildmaterial liefern bzw. mir genau erklären, wo ich eine Kabeldurchführung im Fußraum vom Fahrer bzw. Beifahrer finde, wo mein „dünnes“ Kabel durchpasst? Vielleicht hat das ja schon Mal einer von euch gemacht ☺️


Über eine schnelle und hilfreiche Antwort würde ich mich sehr freuen.




Gruß
MasterBlaster94

Hi MasterBlaster94 ,

ich hatte damals die Kabeldurchführungen genommen die unter bzw. am Holm sind. Wenn du Fahreseites oder Beifahrerseit die Abdeckung abmachst laufen hier schon Kabel lang. Da musst du suchen, sind schon sollche vorgegeben Einbuchtungen (Sieht man am besten von unten) die man leicht durchstoßen kann. Wichtig ist nur das du dann für das Loch solche Kabelgummi nimmst und mit Silikon/Sikaflex nochmal abdichstes. Die Abdeckung an der Tür sind nur geklibst.

Gruß

Hallo,

danke für die schnelle Antwort

Kannst du eventuell ein Bild davon hier ins Forum stellen?
Werde mir das aber im Laufe der Woche mal anschauen

Würde ich gerne aber zur Zeit steht er beim FFH bis nächste Woche Mittwoch.
Aber wenn ich ihn wieder in den Finger habe mach das gerne. Aber ich denke die Einbuchtungen wirst von unten selbst sehen. Kein Angst ist nur Gummi

Gruß Mo

Bilder und eine kleine Beschreibung findest Du z.B. hier:

pickuptrucks.de...19767

Gruß Mario

Hier sind auch Bilder vom Durchgang
Der wäre auch für Deinen Klingeldraht ausreichend

Kabeldurchgang angucken

Hallo hecl,

danke für die Bebilderung von dir... Gibt es noch eine andere Variante um in den Innenraum zu kommen, vom Motorraum? Bei mir ist an der Stelle, wo du rein gegangen bist ein Schlauch dran und dieser führt an ein Ausgleichsbehälter... Was da genau drin ist, kann ich gerade nicht aus dem Kopf sagen...

Wenn ich dran denke poste ich ein Bild von dem Behälter (denke Hydraulikflüssigkeit für die Bremse)

Edit:

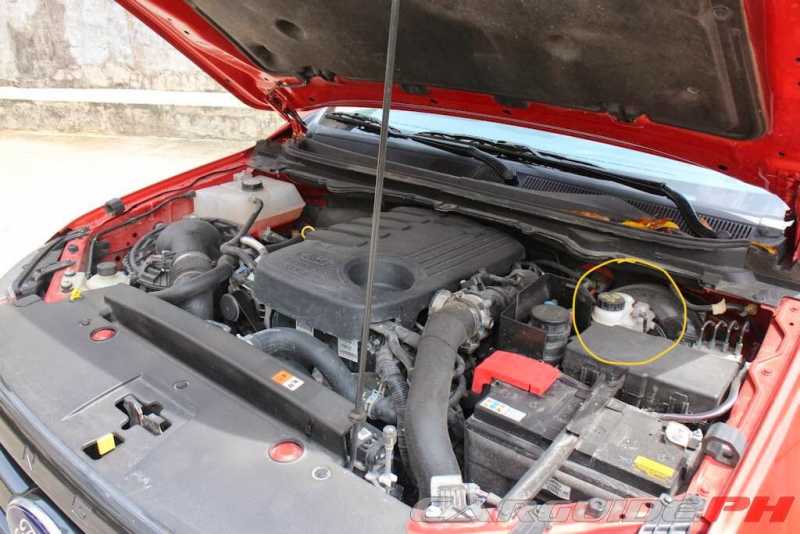

Hier das Bild (ist zwar jetzt nicht mein Auto, aber es geht ja ums Prinzip) und wie gesagt, die Leitung geht durch die eine Gummi-Tülle und joa, damit brauch ich nun eine andere Möglichkeit um ins Auto zu kommen...

Hallo zusammen,
schau mal bei Amazon z.B. ATPWONZ M20 Kabelverschraubung verbindungsmuffe Kabelbinder für den Draht mit Durchmesser Ø 6mm - 12 mm,
Werde die Dinger verwenden, um die Schläuche meiner Luftfederung in die Kabine zu verlegen. Loch mit Schälbohrer ggf. noch etwas Silikon als Dichtmittel, fertig und dicht!

LG
Bernd

@Opa Bernd
Warum gehst du mit den Schläuchen nicht durch die Stopfen am Kabinenboden? Gummi öffnen- so viel wie nötig, danach mit Sikaflex oder was auch immer abdichten.
- kein Bohren
- Schläuche kommen vom Rahmen direkt nach oben
- kann mit einem neuen Stöpsel leicht rückgängig gemacht werden

Hallo Reiskocher,
habe mit so einer "Faulenzervariante" schon mal Probleme mit der Wasserdichtheit gehabt.
Die kompletten Filzmatten trocknen dauert länger als die 2 Bohrungen. Der Kompressor soll in die Mulde unter dem re. Rücksitz,
LG Bernd
