Schäkelhalter an Rückstosstange (AHK)

Schäkelhalter

Hätte auch Interesse an einem Satz.

Wenn möglich geschweißt, da ich da niemanden kenne.

Johann schrieb: So etwas ähnliches habe ich ein einem anderen Forum gesehen. War es Suzuki?!
Mal suchen ob ich es wieder finde. War aber aus dünnerem gebogenem Material.
Sitzt der Halter strack fest auf der Traverse oder hat er etwas Spiel? Wird das Spiel über die Schraube "verspannt"?
Ich hab schon eine Idee wie sich das in ähnlicher form realisieren lassen würde...
Je nach Ausführung sogar abnehmbar in 30 Sekunden

zc.it-mo.de/ind...oduct



Die Bauart würde mir auch sehr gut gefallen, weil diese sehr schmal bauen.

Allerdings gefällt mir die tiefe Position nicht.

Nun könnte man das Teil auch umdrehen.

Besser finden würde ich wenn das Auge mittig sitzt.
Vielleicht wäre das ja noch eine Idee zur Modifikation deines letzten Entwurfes.

Was vorteilhaft wäre......
Nix zu schweissen.


Wie ist denn der Stand insgesamt zu diesem Projekt?

Hi,
ein Umdrehen wird hier nicht möglich sein, da so das Auge zu hoch steht und an die Stoßstange anstößt.

Dazu müßte das Auge mehr mittig angebracht sein.
Da die Firma auf Maß nach Bestellung herstellt, sollte das aber möglich sein.

Was ich nicht gut finde ist, dass die schwache Schraube bei dieser Bauart die Zuglast aufnehmen muß (nach hinten offen)..

Die Klemmung wird da zu wenig abfangen.

MlG
MAB

Wenn große Kräfte wirken (Bergung) ungünstige Drehbelastung auf schmaler Fläche des Rohres der AHK

p.rauch schrieb: Wenn große Kräfte wirken (Bergung) ungünstige Drehbelastung auf schmaler Fläche des Rohres der AHK

Wie meinst du dass?
Wo ist die ungünstige Belastung?

Stehe momentan auf dem berühmten Schlauch.

Hi,

ich denke es ist die "Breite" des Metall-U gemeint.

Das ist ca. 3-4 cm breit. Hier wären 6-8 cm (bei gleichzeitig weniger "Dicke") besser, da der Schäkel bei der Bergung ja u.U. "verdreht werden will", je nach Zugrichtung.

Die Vorrichtung sollte nach Möglichkeit bezüglicher jeder Drehachse die Zugbelastung "großflächig" weitergeben.

MlG
MAB

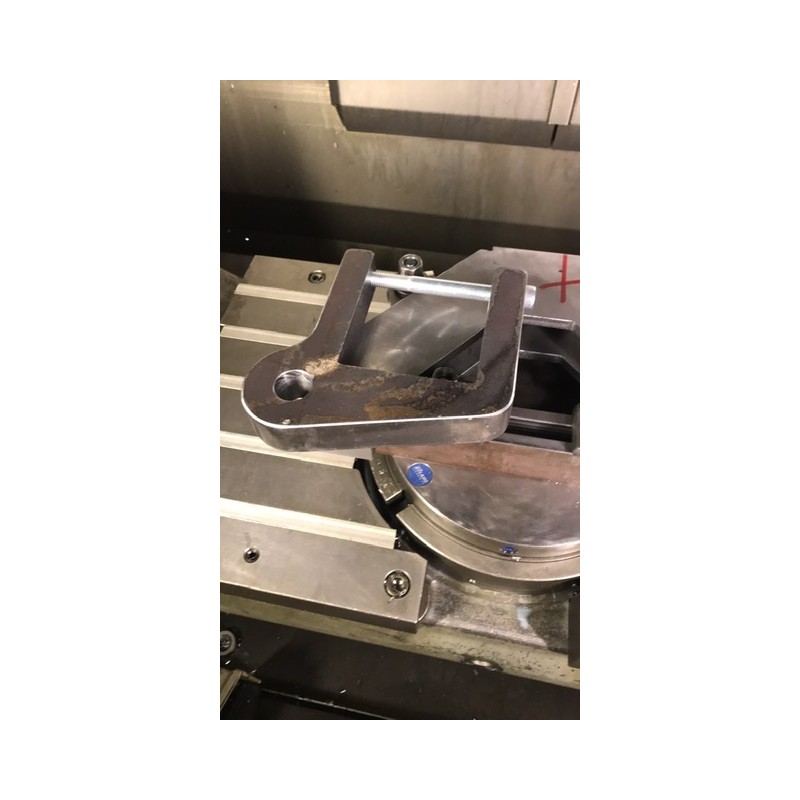

MAB meint sicher, die Bohrung für den Schäkel gehört mittig der Rohraufnahme. Also, bezieht man sich auf das Bild, muss die Bohrung weiter nach rechts.
Jetzt sitzt die Bohrung links und ich erzeuge eine Torsion auf die AHK...


Gruß Stefan

So also es gibt mich noch.....beruflich etwas Stress gehabt. Habe aber leider etwas den faden verloren. Auf welche Art sollen wir was basteln? Oder hat sich das erübrigt?

Hallo Johan
Die foto 25-4 die do hast gemacht ist good fur mir althans
